- ESTUDI DE LA INSTAL·LACIÓ
- DISSENY DE LA MILLOR SOLUCIÓ DE CONTROL I OPTIMITZACIÓ ENERGÈTICA
- SUBMINISTRAMENT DEL MATERIAL DE CONTROL (PER AL SEU MUNTATGE PER PART DEL INSTAL·LADOR)
- PROGRAMACIÓ DEL SISTEMA I POSADA EN MARXA
- SEGUIMENT DEL FUNCIONAMENT, AMB COMUNICACIÓ AMB L’USUARI FINAL

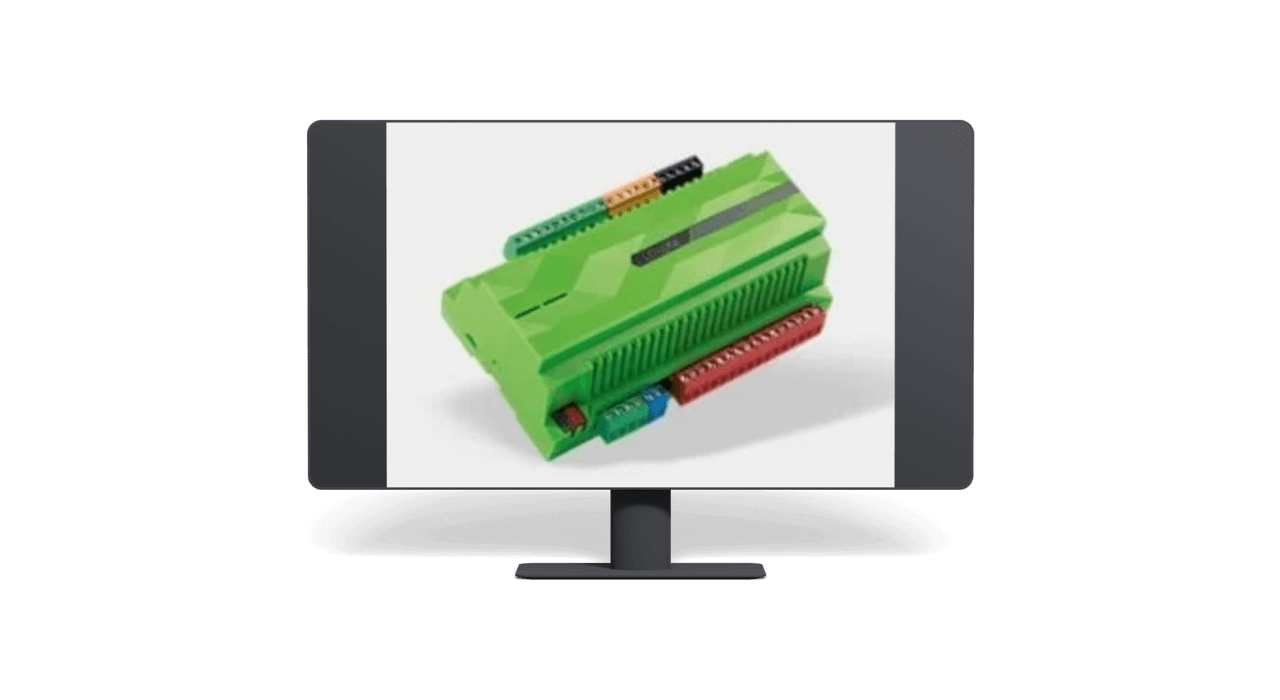

QUE ÉS LOXONE?
- És un sistema de contol i regulació, amb servidor web integrat i llenguatge de programació obert.

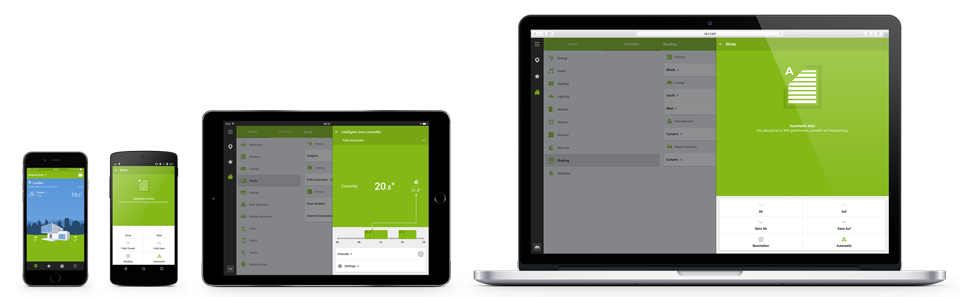

- Permet realitzar una telegestió i monitorització remota a temps real de les instal·lacions.
- Gran ventall de possibilitats i accessoris.
- Comunicació amb altres protocols.
- No necessita ip fixa.
- 8 Entrades digitals
- 8 Sortides digitals
- 4 Entrades analògiques
- 4 Sortides analògiques
- Interface KNX
- Interface LAN

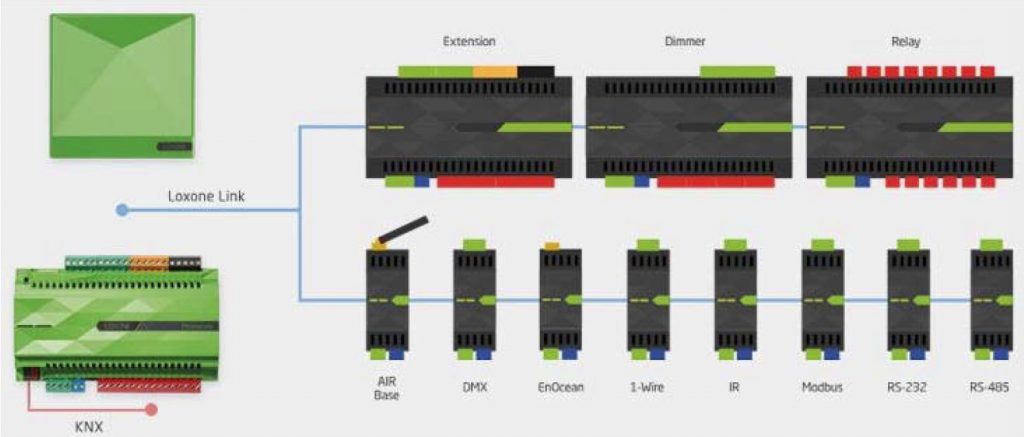

- Loxone Link (fins 30 ext.)
- 155x85x48mm (9 mod.)
QUE PODEM OFERIR?
Es tracta de de treure les màximes prestacions del conjunt d’equips existents que formen la instal·lació, per tal de el funcionament sigui òptim: confort desitjat amb la mínima despesa energètica.
Tenim molta experiència en actuacions en sales de calderes existents.
Aquí algun exemple:
CONTROL DE LA IL·LUMINACIÓ
Permet encendre i apagar llums local i remotament, regular lluminaries, crear escenes, simular presència, crear alarmes visuals, etc.
CONTROL DE L’OMBREJAT (PERSIANES I TENDALS)
Permet actuar sobre les persianes i tendals local i remotament, en funció d’escenes programades, en funció del vent i la pluja, en funció de la radiació solar, funció despertador, etc.
CONTROL DE LA CLIMATITZACIÓ
Permet actuar sobre la instal·lació de climatització local i remotament per aconseguir la temperatura desitjada a cada estança, permet programar horaris de funcionament per cada estança, actuar sobre les persianes per aconseguir escalfament gratuït o evitar sobreescalfaments per excés de radiació, etc.
CONTROL DE LA MÚSICA
GESTIÓ ENERGÈTICA
Permet gestionar el sistema de generació fotovoltaica, controlar els receptors per gestionar l’energia consumida, evitar injectar energia a la xarxa, etc
SISTEMA D’ALARMA
Permet crear un sistema d’alarma anti-intrusió mitjançant els detectors de presència, lluminàries, equip de música, etc.
Mitjançant els propis comptadors d’energia de LOXONE, o mitjançant altres comptadors amb protocol MODBUS, es pot realitzar la monitorització de consums d’una instal·lació.
Comptador energia trifàsic
– Permet visualització de potència (, corrent i voltatge.
– Bidireccional (produïda i consumida).
– Mesura directa fins a 32A.
Comptador energia trifàsic
– Permet visualització de potència (activa i reactiva), corrent i voltatge de cada fase i global.
– Bidireccional (produïda i consumida).
– Mesura directa fins a 65A.
Comptador IR AIR
– Permet lectura de comptadors electrònics de companyia a través d’infraroigs.
– Fàcil col·locació de forma magnètica
– Dimensions: Diàmetre 34mm. x 33 mm.
La monitorització es pot realitzar a temps real, i també mitjançat els històrics que emmagatzema el propi sistema.
També permet lectura local mitjançant display incorporat.
Mitjançant la tecnologia AIR de LOXONE, i gràcies al gran ventall d’accessoris disponibles, podem implantar un sistema de control telegestionat en construccions existents sense haver de passar canalitzacions i cables.
També és un bon complement per instal·lacions en nova construcció, si s’escau.
Es tracta d’una tecnologia en plena expansió.
Gràcies als següents aspectes:
– Equip lliurement programable
– Gran ventall d’accessoris d’ampliació
– Capacitat de comunicació amb protocols ModBus i KNX
Ens permet poder oferir altres tipus de solucions com per exemple:
– Control d’il·luminació (On/Off, regulació, canvi color, etc.).
– Control de receptors elèctrics en funció de horaris, necessitats, etc. (per exemple una bona aplicació seria el control dels emissors de calefacció elèctrics de barracons escolars, o fotocopiadores en oficines fora d’horaris de treball).
– Control de filtratge de piscines.
– Control de instal·lacions d’acumulació i distribució d’aigua.
– Control de registre de temperatures.
– Control d’accessos mitjançant ibutton.
– Etc.
Algunes instal·lacions

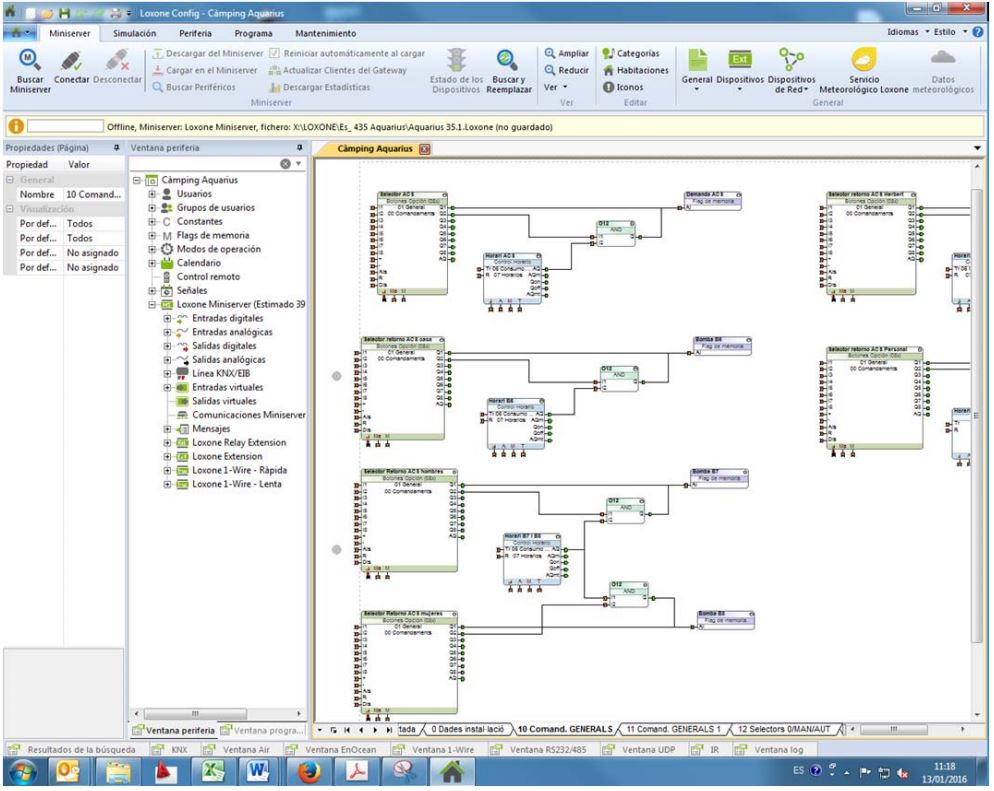

CÀMPING AQUARIUS
Àmbit Control i monitorització de la producció d’ACS i calefacció de dos edificacions.
Breu descripció Producció d’ACS amb dues calderes existents, tres dipòsits acumuladors i recolzament solar tèrmic.
Calefacció amb dos circuits de calefacció amb regulació de la temperatura d’impulsió.
Equips emprats 2 fonts alimentació
1 miniserver
1 mòdul extension
1 mòdul relay extension
2 mòduls 1‐Wire
31 sondes de temperatura 1‐Wire
Instal∙lador Obres i Serveis Girona, S.L.U. (OSG)
HOTEL ALHAMBRA
Àmbit Control i monitorització de l’enllumenat de les zones nobles, de la renovació d’aire de les zones nobles i de la producció d’ACS.
Breu descripció Enceses programades i manuals, regulació nivell il∙luminació, programació d’escenes per zones.
Renovació d’aire en funció de horaris, qualitat de l’aire ambient i temperatura/ humitat relativa interior i exterior.
Producció d’ACS amb caldera modular existent i un dipòsit acumulador.
Equips emprats 7 fonts alimentació
2 miniserver
5 mòdul extension
2 mòdul relay extension
1 mòduls 1‐Wire
19 sondes de temperatura 1‐Wire
7 sensors lluminositat
3 sondes temperatura i humitat
2 sondes qualitat aire
Instal∙lador Fred i Calor Girona, S.L. / Instal∙lacions JACAR, S.L.
HOTEL CAPRICI
Àmbit Control i monitorització de la producció d’ACS i de la generació de climatització.
Breu descripció Producció d’ACS amb dues calderes noves i dos dipòsits acumuladors.
Climatització amb dues bombes de calor aire/aigua i distribució amb unitats terminals tipus fancoil.
Equips emprats 2 fonts alimentació
1 miniserver
2 mòdul extension
2 mòduls 1‐Wire
25 sondes de temperatura 1‐Wire
Instal∙lador Fred i Calor Girona, S.L.
HABITATGES UNIFAMILIARS A SANT CELONI
Àmbit Control i monitorització de la producció de calor centralitzada amb biomassa per un conjunt de dos habitatges unifamiliars. Recolzament d’emergència amb calderes individuals existents.
Breu descripció Producció de calor amb un caldera de biomassa de nova instal∙lació i un dipòsit d’inèrcia. Distribució de l’aigua calenta a cada habitatge en funció de les necessitats.
Recolzament d’emergència mitjançant caldera existent a cada habitatge.
Equips emprats 1 font alimentació
1 miniserver
1 mòduls 1‐Wire
2 sondes de temperatura 1‐Wire
Instal∙lador INSTAL∙LACIONS CLOPES, S.L.
HABITATGE UNIFAMILIAR A LA CELLERA DE TER
Àmbit Control i monitorització de la calefacció i producció d’ACS, així com de persianes, tendals i reg del jardí.
Breu descripció Producció d’ACS amb una caldera existent, un dipòsit acumulador i recolzament solar tèrmic.
Calefacció amb dos circuits amb regulació de la temperatura d’impulsió.
Equips emprats 1 font alimentació
1 miniserver
1 mòdul extension
1 mòdul nano IO Air
1 mòdul 1‐Wire
11 sondes de temperatura 1‐Wire
Instal∙lador Serveis Industrials, S.A. (SEINSA)
IES PERE RIBOT
Àmbit Control i monitorització de la calefacció i producció d’ACS.
Breu descripció Producció de calor amb una caldera existent.
Calefacció amb cinc circuits amb regulació de la temperatura d’impulsió.
Producció ACS amb un dipòsit acumulador i recolzament solar tèrmic (pendent de control).
Equips emprats 2 font alimentació
1 miniserver
1 mòdul extension
3 mòdulS 1‐Wire
31 sondes de temperatura 1‐Wire
Instal∙lador LIGEMA, S.L.
GRANJA DE GARRINS
Àmbit Control i monitorització de la producció de calor centralitzada amb biomassa per les naus de parideres i deslletament. Recolzament d’emergència amb calderes individuals existents
Breu descripció Producció de calor amb un caldera de biomassa de nova instal∙lació i un dipòsit d’inèrcia. Distribució de l’aigua calenta a cada nau en funció de les necessitats.
Recolzament d’emergència mitjançant caldera existent a cada nau.
Equips emprats 2 font alimentació
1 miniserver
1 mòdul extension
2 mòdulS 1‐Wire
14 sondes de temperatura 1‐Wire
Instal∙lador Francesc Verdaguer
ESCOLA VEDRUNA
Àmbit Control i monitorització de la calefacció.
Breu descripció Producció de calor amb dues calderes existents.
Calefacció amb dos circuits amb regulació de la temperatura d’impulsió.
Equips emprats 1 font alimentació
1 miniserver
1 mòdul 1‐Wire
12 sondes de temperatura 1‐Wire
Instal∙lador Personal manteniment propi
CENTRE CULTURAL I ESPORTIU TEMPIR
Àmbit Control i monitorització de la calefacció i producció d’ACS.
Breu descripció Producció de calor amb una caldera de nova instal∙lació.
Calefacció amb tres circuits amb regulació de la temperatura d’impulsió.
Producció ACS amb un dipòsit acumulador.
Equips emprats 1 font alimentació
1 miniserver
1 mòdul 1‐Wire
13 sondes de temperatura 1‐Wire
Instal∙lador KEPA, S.A.
